想像一下,如果醫療設備或工業機械在運作過程中因為電源異常或中斷而發生故障,會發生怎樣的後果呢?因此,交流電源在測試階段扮演著重要的角色,透過模擬各種電源情境評估產品的性能、品質和可靠性。此外,在產線中也會使用交流電源來精確控制電壓和電流,避免因市電不穩定造成的影響。然而,市面上交流電源的選擇眾多,如何挑選到一款合適的交流電源相當具有挑戰性。除了交流電源的基本功能,例如輸出容量和配置之外,您還需要考慮波峰因數、浪湧電流、安全功能以及特定應用例如進行IEC 61000測試或洩漏電流測試。在本期中,我們將介紹為什麼這些因素在選擇正確的交流電源時如此重要。
輸出容量和配置
選擇正確的交流電源,首先需要確定所需的輸出容量和配置。輸出容量的需求會根據不同的應用而有所不同。舉例來說,如果您需要為小型電子設備、電腦和家用電器提供交流電源,作為一般經驗法則:
- 500VA至1000VA:適合小型產品應用,例如測試小型電子設備。
- 1000VA 至 3000VA:非常適合中型應用,包括大型消費性電子產品和工業儀器。
- 3000VA 至 6000VA:最適合需要高功率的重載應用,例如大型工業機械和高功率電子測試。
因此,為了確保交流電源的最佳性能並且避免過載,您需要選擇容量符合或超過您的總功率要求的交流電源。
同樣的,電源配置選項包括單相和三相。一般來說,小型家用電器需要單相交流電源,而三相交流電源是重型工業設備或大型商業設施的理想選擇。EEC 交流電源提供從 500VA 到 6kVA 的多種功率輸出能力,配置包括單相和三相等配置以滿足不同的應用需求,為您的產品提供一致、可靠的電源。
需要考慮的其他因素
除了輸出容量和配置之外,選擇交流電源時還需要考慮其他幾個關鍵因素:
- 波峰因數和浪湧電流
波峰因數和浪湧電流對於需要高浪湧電流的應用尤其重要,例如馬達啟動或電容器充電。因為如果交流電源無法控制這些電流高峰,可能會導致儀器損壞。此外,考慮浪湧電流和波峰因數有助於為交流電源選擇適當的電源容量,就不需要購買更大的容量來滿足浪湧或峰值電流的需求。下面提供了有關浪湧電流和波峰因數的更多詳細資訊。
浪湧電流是指電氣設備在開啟時消耗的最大瞬時輸入電流,通常超過其正常工作電流。波峰因數將波形的峰值與 RMS(均方根)值進行比較,對於評估電源管理電流突然尖峰的能力至關重要。例如,加熱元件的波峰因數通常在 1.4 到 1.6 之間,而電腦和電子設備中的電源的波峰因數通常在 2.0 到 3.0 之間。
為了提供初始浪湧電流,EEC交流電源可提供了4倍的浪湧電流。此外,EEC 電源的指定波峰因數≥3。這意味著它可以在短時間內處理高達額定電流三倍的峰值電流。例如,如果電源在 100VAC 時的最大電流為 20A,則它可以維持高達 3×20A=60A 的峰值電流。
- 安全特性
交流電源輸出高電壓和高電流的同時,也對操作人員造成潛在危險。因此,安全功能也需要加以考量以保障操作員的健康。EEC交流電源整合了多個重要的安全功能:過電流保護 (OCP)、過溫度保護 (OTP)、過功率保護 (OPP)、過電壓保護 (OVP) 和短路保護。當異常狀態出現時,指示燈會亮起提醒操作人員,並立即切斷輸出電壓,以確保及時回應並降低風險,保護使用者和裝置不會受到傷害。
- 特殊應用
如開頭所提到的,交流電源在模擬 IEC 61000 測試所需的異常電源條件方面發揮重要作用。這包括模擬常見的電網故障、電壓驟降和其他電力異常。為了滿足這些要求,交流電源需要提供可以設定不同波形的靈活性或是內建IEC 61000所需要的波形,確保模擬真實環境的條件。
IEC 60601 洩漏電流測試在測試醫療設備中是相當重要的一項測試,需要使用穩定且精確的電力。通常,製造商會將交流電源與電氣安全測試儀配對。確保交流電源和安全測試儀之間的相容性對於確保醫療設備的安全性和可靠性至關重要。
交流電源對於電氣安全測試也至關重要。例如,對於IEC 60601醫療設備的洩漏電流測試,在測試過程中提供穩定且精準的電源非常重要。因此,製造商通常會將 EEC 交流電源與 AR 電氣安全測試儀搭配使用。不只確保交流電源和安全測試儀之間的相容性,也進一步確保醫療設備的安全性和可靠性。

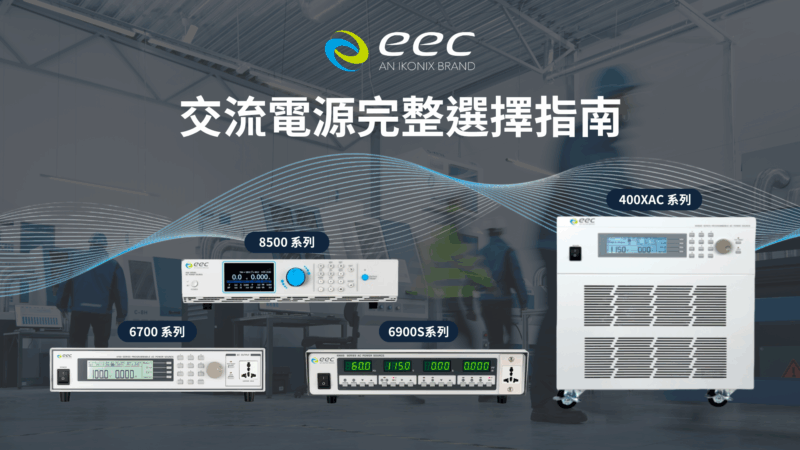

EEC 提供豐富的交流電源產品選擇滿足您的不同需求
選擇正確的交流電源不僅僅是確定輸出容量和配置,還需要考慮波峰因數、浪湧電流、安全功能和具體應用,確保您的電源為設備提供可靠、高效和安全的電力。無論是小型家用電器還是關鍵工業系統,正確的電源都能顯著影響性能和品質。為滿足客戶的不同需求與應用,EEC提供了多種交流電源系列。
EEC 8500 系列: 可程式交流電源提供完整的容量和豐富的功能,使其成為適合各種應用的綜合解決方案。此系列提供從500VA到6kVA的容量,波峰因數≥3,並支援高達額定電流四倍的浪湧出電流。此外,它還可以模擬IEC 61000常見的電網故障、電壓暫降和其他電力異常,確保產品的品質和可靠性。輸出電壓高達310VAC,頻率範圍為 5 Hz 至 1,200 Hz,可滿足廣泛的應用需求。此外,它非常適合與搭配 OMNIA® II 使用,以進行符合 IEC 60601 標準的洩漏電流測試。
EEC 400XAC 系列:交流電源提供 3kVA 和 6kVA 的額定功率,在單一解決方案中提供單相和三相電源。如果您需要靈活應用的交流電源,那麼 EEC 400XAC 就是您的最佳選擇。我們獨有的 SmartCONFIG 功能使 400XAC 系列只需按一下按鈕即可從單相電源無縫切換到三相電源,從而確保各種應用的最佳性能。它包括 50 個內建儲存位置和 9 個測試步驟、內建功率因數改善設計 (PFC) 並且可監測電壓、電流、峰值電流、功率、視在功率、無功功率、功率因數和波峰因數。
EEC 6700 系列:線性可程式交流電源可提供 500VA 至 5kVA 容量的乾淨電力。超低雜訊的設計使其非常適合網路通訊、音訊和視訊設備以及監控系統。憑藉高負載能力(波峰因數大於 3、突波電流大於 4 以及過載電流恆定輸出 (OCF) 功能),可以有效確保電流輸出維持恆定值,滿足需要高啟動電流負載的產品需求產品測試。此外,它還具有全面的過電流、過電壓、過電率、過溫度、短路線路等安全保護功能,優化了電源和操作人員的安全。 6700 系列還提供可選購的 0.1mA/0.01W 高解析度測量功能和輸出電壓0 - 600VAC、頻率範圍 45 - 1000Hz。暫態反應速度快,在瞬間添加或移除負載時波形能夠在 100μs 內恢復。
EEC 6900S系列:交流電源為各種測試場景提供從500VA到5kVA的多種功率選擇選項,包括家用電器、電源適配器、LED,甚至實驗室測試。它具備0-310V 輸出電壓範圍和 40-450Hz 頻率範圍,可以廣泛且靈活的調整組合來模擬全球交流電源條件。此外,它還具有全面的過電流、過電壓、過電率、過溫度、短路線路等安全保護功能,優化了電源和操作人員的安全。6900S 系列更提供多種高負載能力,包括大於 3 的波峰因數、大於 4 的突波電流過載電流恆定輸出 (OCF) 功能),可以有效確保電流輸出維持恆定值。
如果您對選擇合適的交流電源有任何疑問,請隨時與我們聯絡。我們隨時為您提供協助。
