什麼是絕緣電阻測試？絕緣電阻（Insulation Resistance, IR）測試是用來測量阻止電流流動的絕緣材料之電阻值，例如電線周圍的絕緣層，或產品內部元件與外部機殼之間的絕緣屏障。良好的絕緣應具有高電阻值；如果測出的電阻值偏低，表示電流可能正在經由不應存在的路徑流動，通常是因為絕緣劣化、吸收水分，或受到導電性污染物影響。
測試時，會在兩個測量點之間施加直流（DC）電壓，例如導體與接地端之間，然後測量產生的漏電流。接著根據歐姆定律，利用施加的電壓與測得的電流計算電阻值。大多數絕緣電阻測試儀會自動完成計算，並直接以歐姆（Ω）、兆歐姆（MΩ）或吉歐姆（GΩ）顯示結果。
絕緣電阻測試與耐壓測試有什麼不同？
兩種測試都是用來確認絕緣完整性，但測試方式不同，因此能發現的問題也不同。
耐壓測試（Hipot Test）會在短時間內施加較高電壓，確認絕緣在高電壓壓力下是否會發生擊穿。這是一項通過／失敗（Pass/Fail）測試，主要用於偵測嚴重的絕緣故障，例如電線絕緣層受損或絕緣屏障缺失，以確保產品出貨前符合安全要求。
絕緣電阻測試（Insulation Resistance Test）則施加較低且穩定的直流電壓，並以數值形式測量絕緣電阻，而不只是判定通過或失敗。因此，它更適合偵測逐漸發生的絕緣劣化，例如絕緣材料吸收水分或開始劣化，在問題進一步發展成耐壓測試失敗之前及早發現。
由於兩種測試能偵測不同的故障模式，許多生產線會將兩者安排在同一套測試流程中，而不是二選一。
測試電壓與最低絕緣電阻值
測試電壓及最低可接受的絕緣電阻值取決於受測設備以及所適用的標準。
以現場維護相關標準為例，IEEE 43 所使用的測試電壓大致會依設備的額定電壓設定，例如額定電壓低於 1 kV 的系統可使用 500 VDC 進行測試，最低可接受的絕緣電阻則可依類似 （額定 kV + 1）MΩ 的規則計算，並修正至標準參考溫度 40°C。
不過，製造業使用的產品安全標準，例如 IEC 60335-1 或 IEC 62368-1，也會各自規定最低絕緣電阻要求，通常與上述現場維護標準所使用的數值不同。
因此，實際測試時應以產品適用的安全標準為依據，而不能直接套用通用數值。
絕緣電阻測試流程
- 切斷產品電源，並確認設備已完全斷電後，再連接測試線。
- 連接測試線：一端連接至待測導體或繞組，另一端則依測量目的連接至接地端或機殼。
- 選擇適當的測試電壓，依產品規格或適用標準設定。
- 施加測試電壓，並維持標準規定的時間（一般簡單的定點測量通常會持續約 1 分鐘）
- 記錄絕緣電阻值，並與適用標準所規定的最低值進行比較。
- 測試完成後對 DUT 放電：具有電容效應的絕緣系統在移除測試電壓後仍可能保有電荷，因此正確放電對操作人員安全非常重要。
如何解讀測試結果：不只是看單一數值
單次絕緣電阻讀值可以判斷絕緣在當下是否通過測試，但單一數值本身無法充分反映絕緣狀態的趨勢或含水程度。以下兩種額外測量可以提供更多資訊：
- 極化指數（Polarization Index, PI）：以 10 分鐘時的絕緣電阻值除以 1 分鐘時的讀值。比值持續上升通常代表絕緣乾燥且狀況良好，如果比值持平或下降，則可能表示存在污染或水分。
- 介電吸收比（Dielectric Absorption Ratio, DAR）：概念與 PI 類似，但測量時間較短，通常以 60 秒讀值除以 30 秒讀值。
這類延長測試較常應用於現場維護及大型設備測試。在生產線的法規符合性測試中，通常只需要依照標準的最低要求進行一次定點測量即可。
如何選擇絕緣電阻測試儀？
適合的測試儀器取決於實際應用，如果只是將絕緣電阻測試作為完整電氣安全測試流程中的單次定點測量，可以選擇將絕緣電阻、耐壓及接地阻抗測試整合於同一台儀器的設備，避免在不同測試儀器之間切換。
如果是現場維護工作，需要進行 PI 或 DAR 測量，則應選擇能在較長測試時間內維持穩定測試電壓，並能記錄一段時間內測量結果的測試儀器。
Hypot® 系列機型將絕緣電阻測試與 AC/DC 耐壓及接地阻抗測試整合於同一台儀器中，提供 30 至 1000 VDC 的測試電壓範圍，以及 1 MΩ 至 50 GΩ 的絕緣電阻測量範圍。

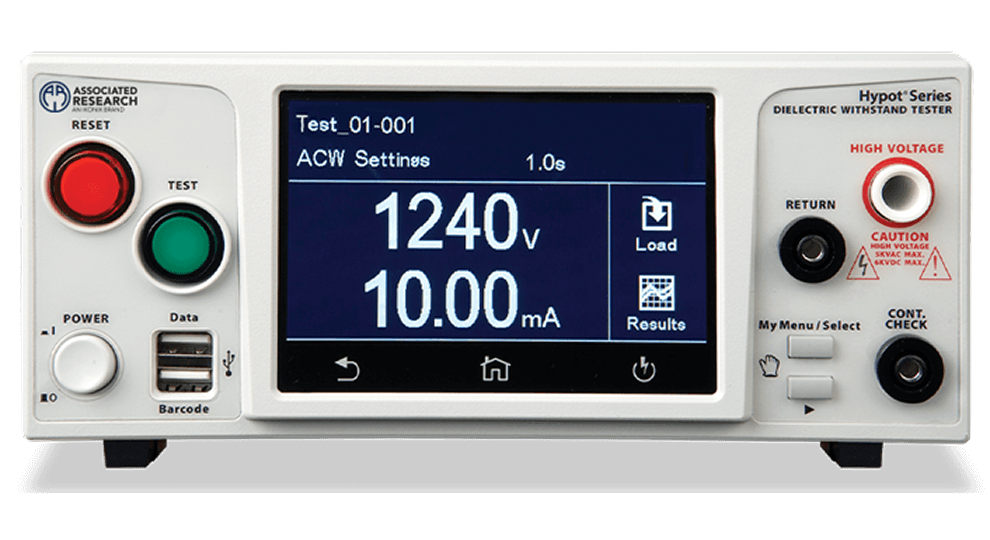

Hypot® 系列耐壓測試儀
- 單機擁有完整功能: 交流耐壓(ACW)、直流耐壓(DCW)、及絕緣阻抗(IR)。可組成多種不同測試程序，滿足各種測試需求。
- 緩升上限功能(Ramp-High)與充電下限功能(Charge-Low)技術
- 安全特色： 安全連鎖、SmartGFI®、安全存取、PPE 相容性
生產力： 可程式記憶體、電弧偵測、單一步驟、FailCHEK®、校準警示（Cal Alert®）、即時電壓調整（Voltage on the Fly）、最大電流（I-Max）
FAQ
- 什麼是IR測試儀？
絕緣電阻測試儀是一種對產品絕緣系統施加直流電壓，並測量產生的漏電流，再將結果換算成兆歐姆（MΩ）或吉歐姆（GΩ）等電阻值的測試設備。它可用於確認絕緣狀況是否良好，或偵測因水分、污染或損壞造成的絕緣劣化。 - 絕緣電阻測試與耐壓測試有什麼不同？
耐壓測試會在短時間內施加較高電壓，以確認是否存在嚴重的絕緣故障；絕緣電阻測試則施加較低且穩定的電壓，並以電阻數值評估絕緣狀況，因此更適合偵測逐漸發生的絕緣劣化，在問題演變成耐壓測試失敗之前及早發現。 - 什麼樣的絕緣電阻值才算良好？
常見的最低參考值為每 1,000 V 操作電壓至少 1 MΩ，但實際的 Pass/Fail 閾值仍取決於產品所適用的安全標準或維護標準。 - 絕緣電阻測試的測試電壓應該施加多久？
基本的定點測量通常會在維持測試電壓約 1 分鐘後讀取結果。像極化指數（PI）這類延長測試則可能持續施加電壓達 10 分鐘，藉此觀察絕緣電阻值隨時間的變化。
