HypotULTRA®系列安規綜合分析儀

HypotULTRA® 系列是適用於生產線首選的安規綜合分析儀。

選擇您的型號

HypotULTRA 7804

交流耐壓測試

直流耐壓測試

接地導通

絕緣阻抗

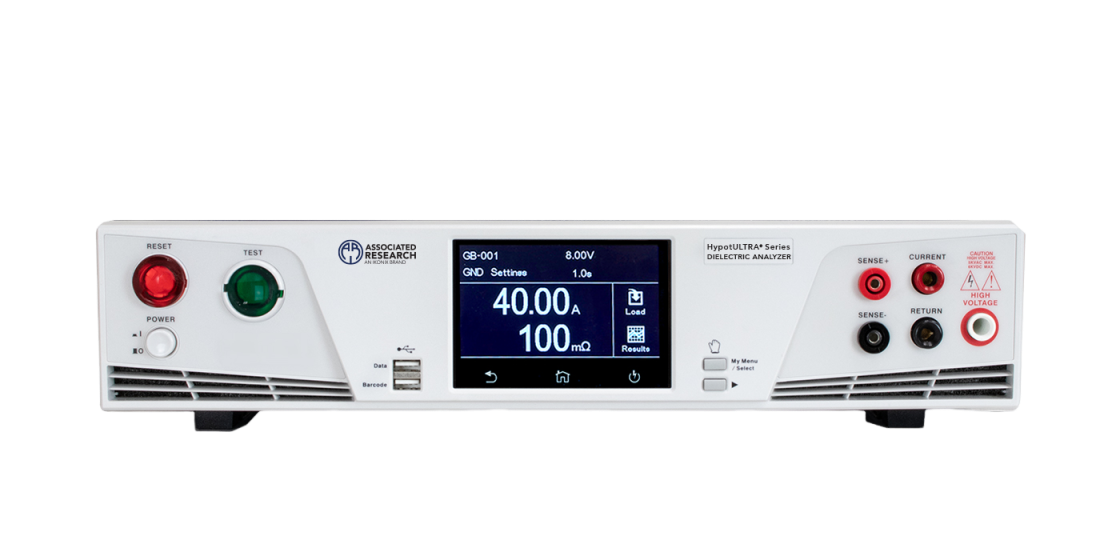

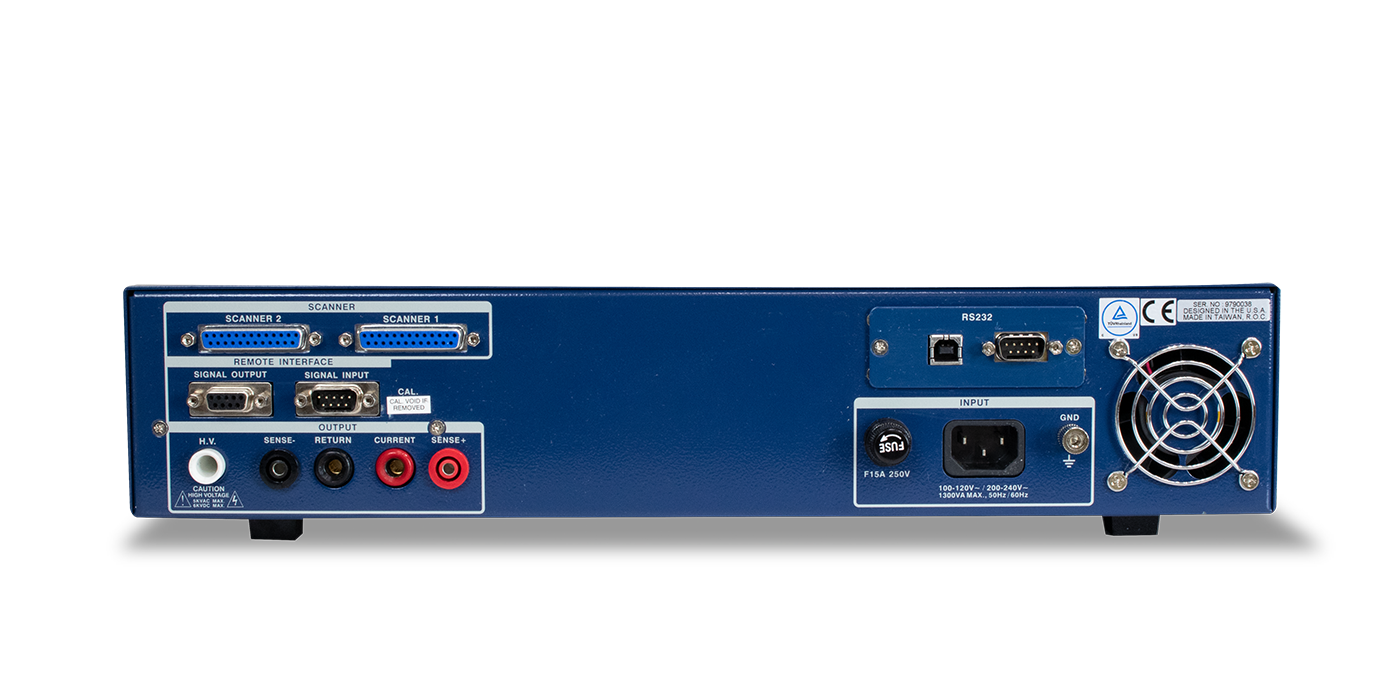

HypotULTRA 7854*

*500VA 並符合 200mA 短路要求。

交流耐壓測試

直流耐壓測試

接地導通

絕緣阻抗

HypotULTRA 7850

交流耐壓測試

直流耐壓測試

接地導通

絕緣阻抗

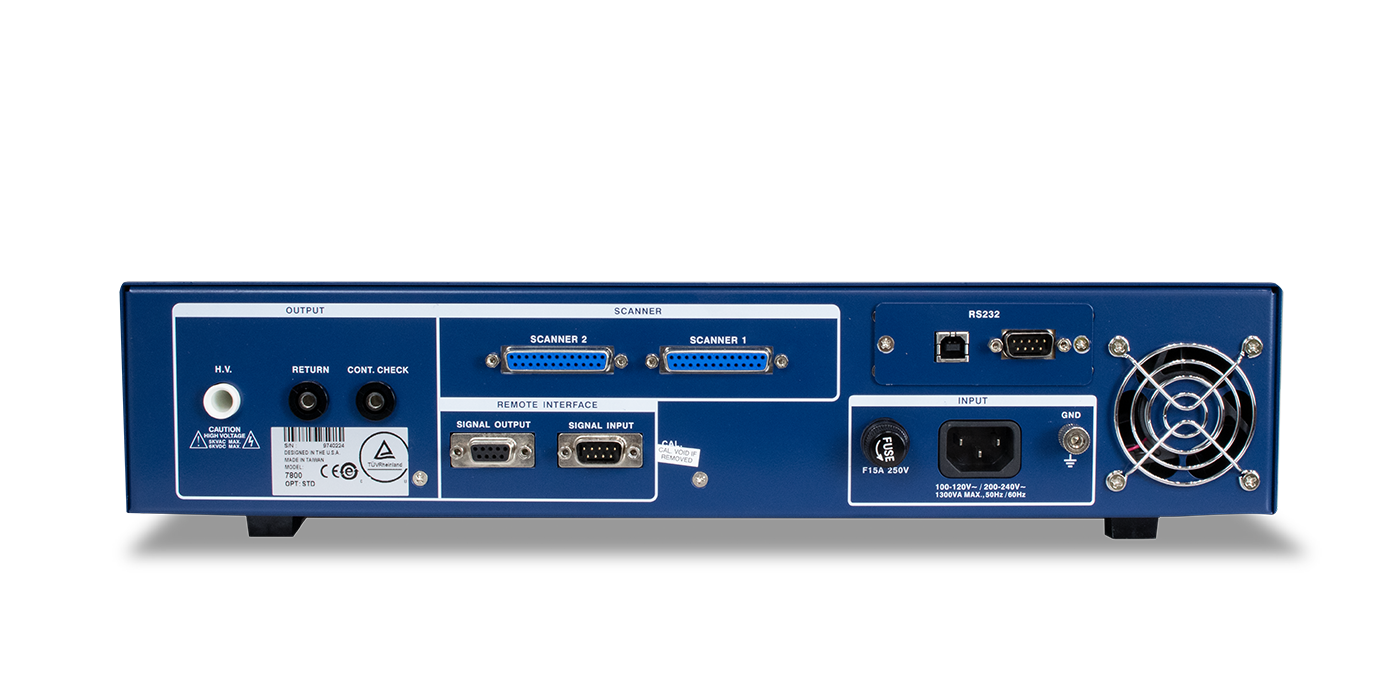

HypotULTRA 7800*

*500VA 並符合 200mA 短路要求。

交流耐壓測試

直流耐壓測試

接地導通

絕緣阻抗

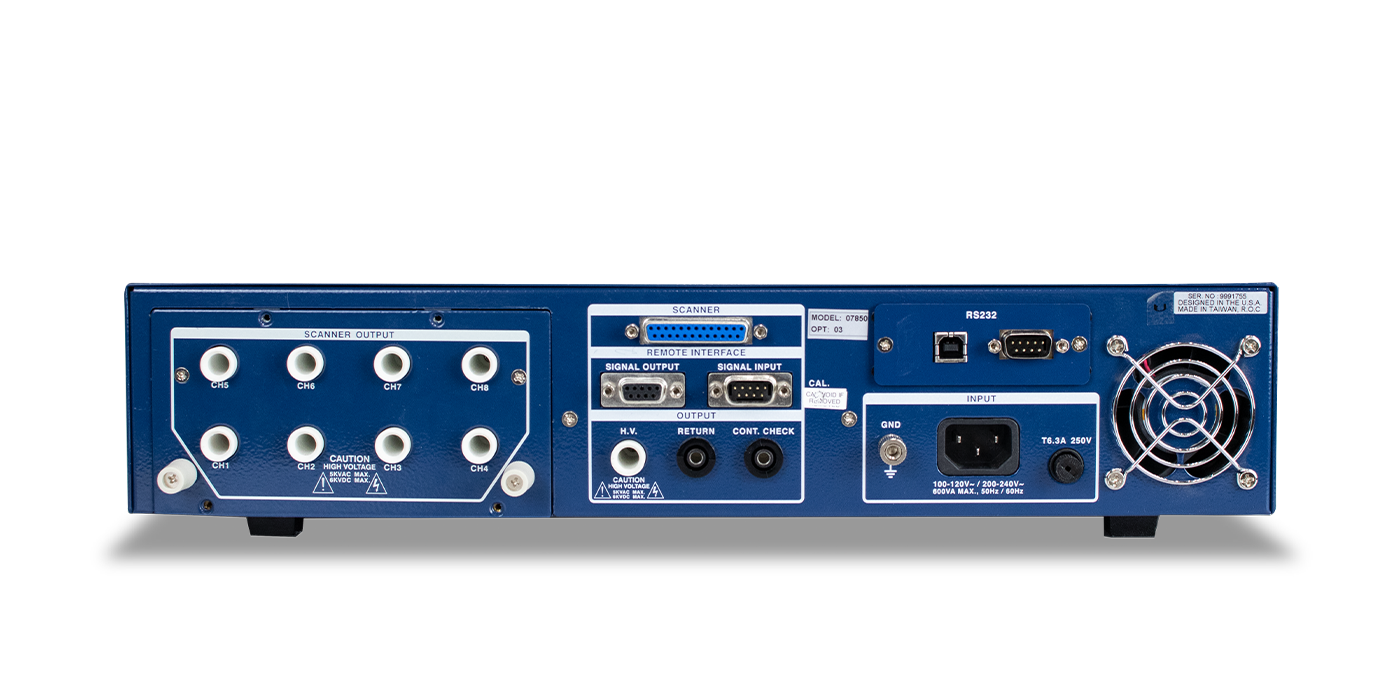

HypotULTRA 7820

交流耐壓測試

直流耐壓測試

接地導通

絕緣阻抗

查看我們詳細的產品比較 >

小巧強大，輕鬆應對電氣安全挑戰

HypotULTRA® 系列四合一安規測試儀是生產線的首選耐壓測試器。它集成了四種關鍵安全測試功能，並將先進的 ARC 電弧偵測、高精度四線測量及真實負電壓測試整合在緊湊的 2U 機箱內，顯著提升安全性。最大輸出功率達 500VA，為有限的工作空間提供更大的靈活性，滿足現代工業應用的嚴格要求。直觀的 4.3 英寸觸控螢幕與條碼掃描功能簡化操作，讓電氣安全測試更高效、便捷，進一步提升生產力。

安全功能： 安全聯鎖、SmartGFI®、安全存取、PPE 相容性
生產力： 可編程記憶體、電弧偵測、單一步驟、FailCHEK®、校準提醒®、即時電壓、I-Max
保固： 5 年保固
尺寸 (寬 x 高 x 深)： 16.9″ x 3.5″ x 15.7″ (430 x 88.1 x 400 毫米)
重量： 33.9–46.3 磅 (15.4–21 公斤)

規格表

操作手冊

快速入門指南

簡單直覺的操作

在快速變化的製造業中，實現最佳操作效率至關重要。HypotULTRA® 系列設計有直覺且使用者友善的觸控面板，結合高度靈活且可編程的測試參數，顯著提高了測試效率。這個先進的系統確保您的生產線以最佳效能運行，提供精確可靠的電氣安全測試。

體積小巧

緊湊的 $2U$ ( $89mm$ ) 高度優化了空間利用，非常適合對空間管理要求嚴格且不犧牲性能的製造商和系統整合商。

精準的條碼操作

內建條碼掃描功能，掃描後儀器會自動載入並執行測試檔案，操作簡便，有效降低人為疏失。

500VA 最大輸出功率

500VA 最大輸出功率可處理需要高容量電源的各產業大型電動馬達的驅動和測試。

真實負電壓技術

電動馬達製造產業受益於真實負電壓技術，滿足絕緣電阻測試 (IR) 定子繞組絕緣標準 IEEE 43 。

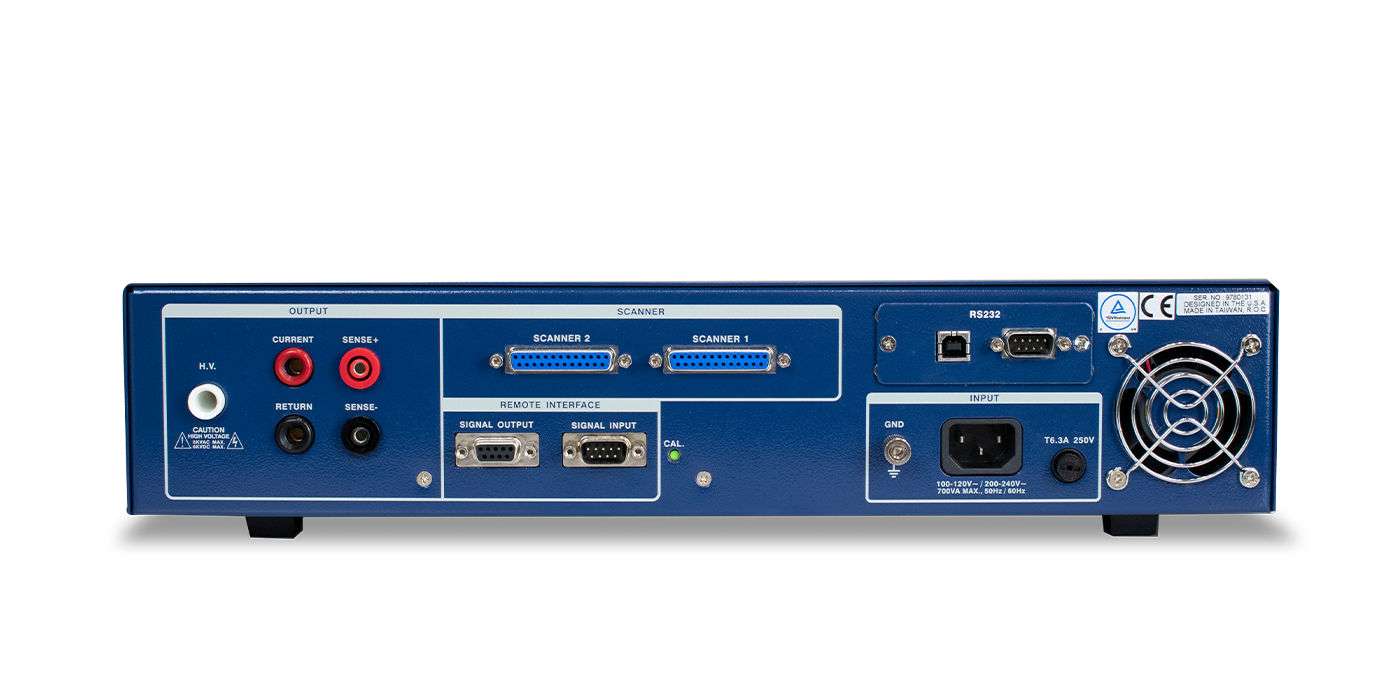

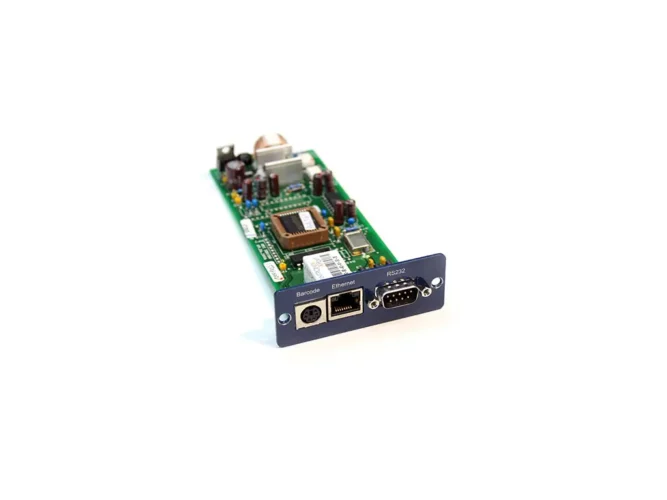

可用介面

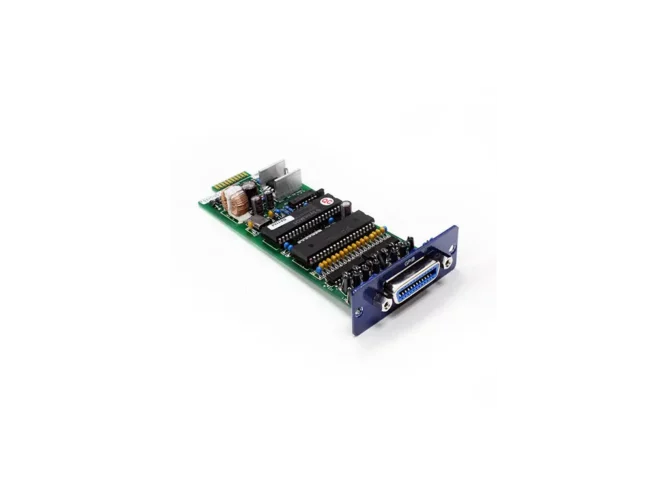

GBIP ( 選配 )

RS-232

USB

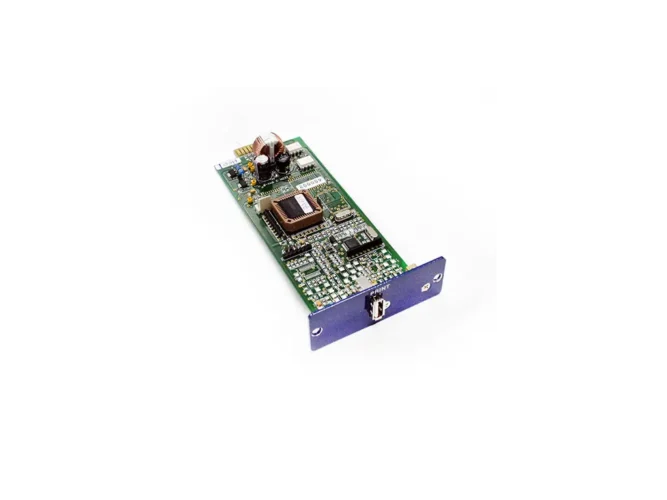

乙太網路 ( 選配 )

配件

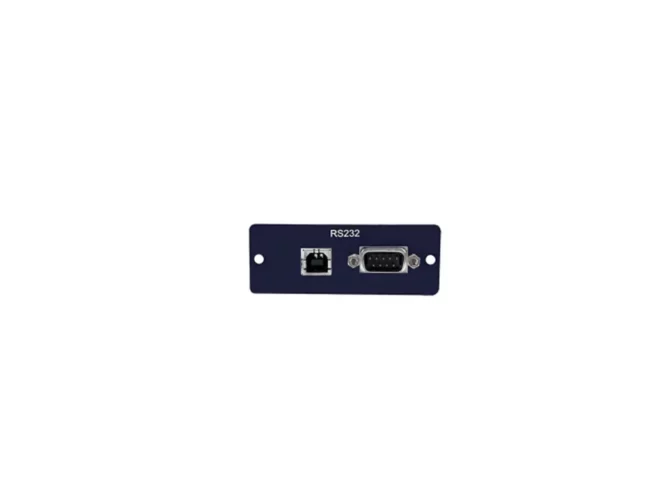

39597

USB/RS232卡

38841

大電流輸入電纜線

39368

美規輸入電源線 16A

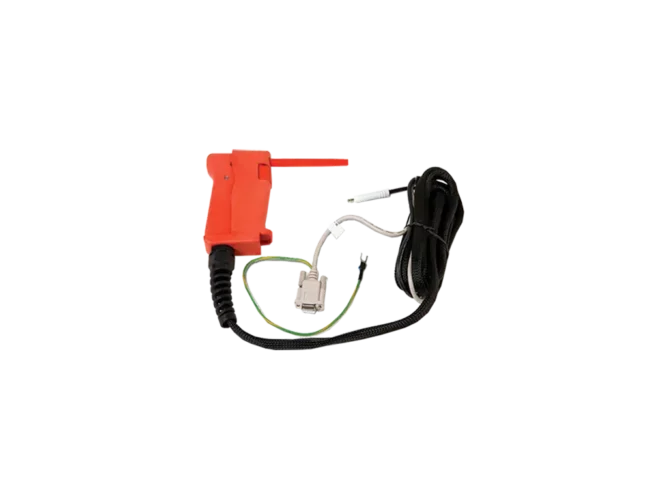

38814

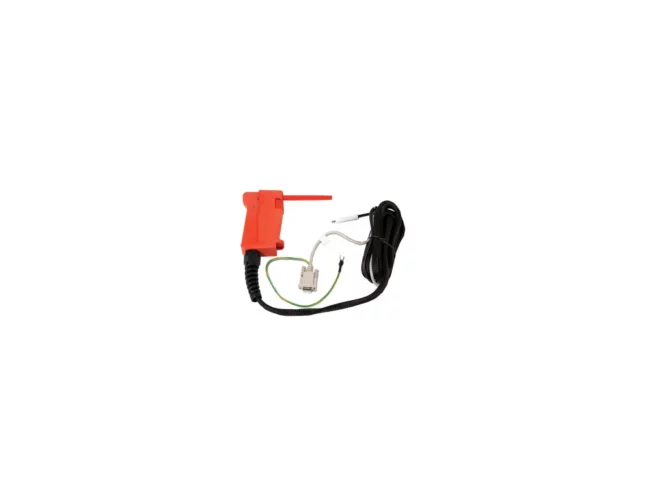

耐壓測試槍-含測試功能 10 FT

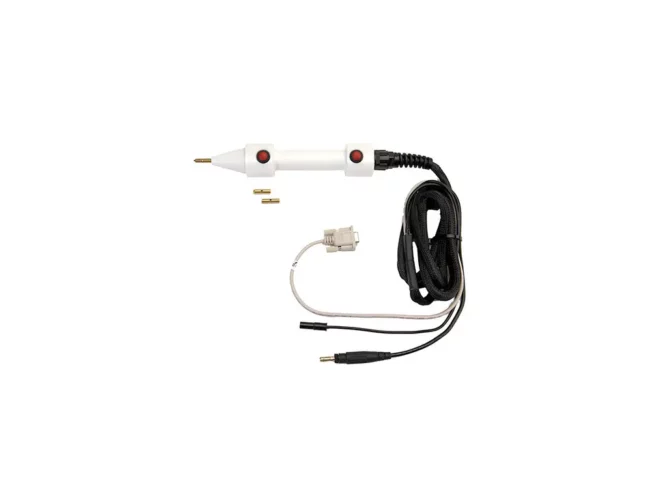

40407

高壓伸縮探棒 10 FT

39514

TVB-2 測試線

查看所有配件 >

WithStand®

桌面和雲端軟體，用於輕鬆記錄、追蹤和儲存產品測試資料。

WithStand Desk 允許您將敏感的測試序列和資料測試檔案儲存在本地 PC 上。WithStand Cloud 確保所有測試和相關資料安全儲存，並可隨時隨地輕鬆存取。

Models	7820	7850	7800	7804	7854
Test Capabilities	AC Hipot Ground Continuity	AC Hipot DC Hipot Ground Continuity Insulation Resistance	AC Hipot 500VA DC Hipot Ground Continuity Insulation Resistance	AC Hipot DC Hipot Ground Bond Ground Continuity Insulation Resistance	AC Hipot 500VA DC Hipot Ground Bond Ground Continuity Insulation Resistance
Test Specifications	AC Hipot Voltage Output = 0-5000VAC Leakage Current Limits = 0.000-30.00mA Output Frequency = 50/60Hz Ground Continuity DC Output Current = 0.001A-1ADC Resistance Range = 0.000-10,000Ω	AC Hipot Voltage Output = 0-5000VAC Leakage Current Limits = 0.000-30.00mA Output Frequency = 50/60Hz DC Hipot Voltage Output = 0-6000VDC Leakage Current Limits = 0.0000-10,000µA DC Ripple ≤ 4% Ripple RMS at 6 KVDC @ 20mA, Resistive Load Ground Continuity DC Output Current = 0.001A-1ADC Resistance Range = 0.000-10,000Ω Insulation Resistance Voltage Output = 10-6000VDC Resistance Range = 0.1MΩ-50.0GΩ	AC Hipot Voltage Output = 0-5000VAC Leakage Current Limits = 0.000-100.00mA Output Frequency = 50/60Hz DC Hipot Voltage Output = 0-6000VDC Leakage Current Limits = 0.0000-10,000µA DC Ripple ≤ 4% Ripple RMS at 6 KVDC @ 20mA, Resistive Load Ground Continuity DC Output Current = 0.001A-1ADC Resistance Range = 0.000-10,000Ω Insulation Resistance Voltage Output = 10-6000VDC Resistance Range = 0.1MΩ-50.0GΩ	AC Hipot Voltage Output = 0-5000VAC Leakage Current Limits = 0.000-30.00mA Output Frequency = 50/60Hz DC Hipot Voltage Output = 0-6000VDC Leakage Current Limits = 0.0000-20,000µA DC Ripple ≤ 4% Ripple RMS at 6 KVDC @ 20mA, Resistive Load Ground Continuity DC Output Current = 0.001A-1ADC Resistance Range = 0.000-10,000Ω Insulation Resistance Voltage Output = 10-6000VDC Resistance Range = 0.1MΩ-50.0GΩ Ground Bond AC Output Current = 1.00A-40.00A AC Output Voltage = 3.00-8.00 V Resistance Range = 0-600mΩ	AC Hipot Voltage Output = 0-5000VAC Leakage Current Limits = 0.000-100.00mA Output Frequency = 50/60Hz DC Hipot Voltage Output = 0-6000VDC Leakage Current Limits = 0.0000-20,000µA DC Ripple ≤ 4% Ripple RMS at 6 KVDC @ 20mA, Resistive Load Ground Continuity DC Output Current = 0.001A-1ADC Resistance Range = 0.000-10,000Ω Insulation Resistance Voltage Output = 10-6000VDC Resistance Range = 0.1MΩ-50.0GΩ Ground Bond AC Output Current = 1.00A-40.00A AC Output Voltage = 3.00-8.00 V Resistance Range = 0-600mΩ
Safety	Safety Interlock SmartGFI^® Security	Safety Interlock SmartGFI^® Security	Safety Interlock SmartGFI^® Security	Safety Interlock SmartGFI^® Security	Safety Interlock SmartGFI^® Security
Productivity	Arc Detection FailCHEK^® Cal Alert^® Prompt and Hold Ramp-HI^® Charge-LO^® Touch Screen Multi-Language UI Data Transfer Barcode Capability ProVOLT^® Test Memories WithStand^®	Arc Detection FailCHEK^® Cal Alert^® Prompt and Hold Ramp-HI^® Charge-LO^® Touch Screen Multi-Language UI Data Transfer Barcode Capability ProVOLT^® Test Memories WithStand^®	Arc Detection FailCHEK^® Cal Alert^® Prompt and Hold Ramp-HI^® Charge-LO^® Touch Screen Multi-Language UI Data Transfer Barcode Capability ProVOLT^® Test Memories WithStand^®	Arc Detection FailCHEK^® Cal Alert^® Prompt and Hold Ramp-HI^® Charge-LO^® Touch Screen Multi-Language UI Data Transfer Barcode Capability ProVOLT^® Test Memories WithStand^®	Arc Detection FailCHEK^® Cal Alert^® Prompt and Hold Ramp-HI^® Charge-LO^® Touch Screen Multi-Language UI Data Transfer Barcode Capability ProVOLT^® Test Memories WithStand^®
Automation	RS-232 USB Ethernet GPIB PLC I/O	RS-232 USB Ethernet GPIB PLC I/O	RS-232 USB Ethernet GPIB PLC I/O	RS-232 USB Ethernet GPIB PLC I/O	RS-232 USB Ethernet GPIB PLC I/O
Warranty	Standard 5 Year Warranty	Standard 5 Year Warranty	Standard 5 Year Warranty	Standard 5 Year Warranty	Standard 5 Year Warranty
Production Test Compliance	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065
Type Test Compliance	IEC/UL 60601-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 BS EN 60204-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065

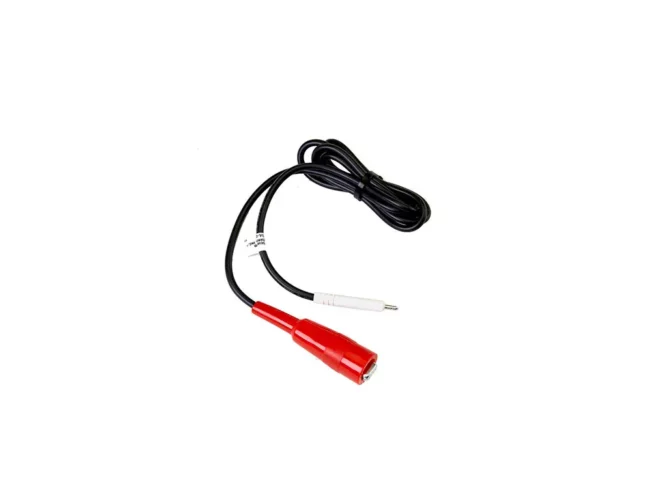

In the Box	HypotULTRA Instrument Interlock Connector Male Input Power Cable USA High Voltage Lead 5 FT Return Lead 5 FT (x2) Universal US Nema L5-20 Nema L6-20 USB Cable 2U Rack Mount Bracket 2U Rack Mount Handle Rack Mount Handle Screws Fuse	HypotULTRA Instrument Interlock Connector Male Input Power Cable USA High Voltage Lead 5 FT Return Lead 5 FT (x2) Universal US Nema L5-20 Nema L6-20 USB Cable 2U Rack Mount Bracket 2U Rack Mount Handle Rack Mount Handle Screws Fuse	HypotULTRA Instrument Interlock Connector Male Input Power Cable USA High Voltage Lead 5 FT Return Lead 5 FT (x2) Universal US Nema L5-20 Nema L6-20 USB Cable 2U Rack Mount Bracket 2U Rack Mount Handle Rack Mount Handle Screws Fuse	HypotULTRA Instrument Interlock Connector Male Input Power Cable USA High Voltage Lead 5 FT 40 Amp High Current Lead 5 FT Return Lead 5 FT Universal US Nema L5-20 Nema L6-20 USB Cable 2U Rack Mount Bracket 2U Rack Mount Handle Rack Mount Handle Screws Fuse	HypotULTRA Instrument Interlock Connector Male Input Power Cable USA High Voltage Lead 5 FT 40 Amp High Current Lead 5 FT Return Lead 5 FT Universal US Nema L5-20 Nema L6-20 USB Cable 2U Rack Mount Bracket 2U Rack Mount Handle Rack Mount Handle Screws Fuse
Instrument Dimensions	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)
Weight	34 lbs (15.4 kg)	35 lbs (16 kg)	45 lbs (20.4 kg)	41 lbs (18.6 kg)	46.3 lbs (21 kg)
Shipping Dimensions & Weight (out-the-door)	Dimension: 22 x 22 x 9 in Weight: 34 lbs (15.42 kg)	Dimension: 22 x 22 x 9 in Weight: 35 lbs (15.88 kg)	Dimension: 22 x 22 x 9 in Weight: 45 lbs (20.41 kg)	Dimension: 22 x 22 x 9 in Weight: 41 lbs (18.6 kg)	Dimension: 22 x 22 x 9 in Weight: 46.3 lbs (21 kg)

型號	7820	7850	7800	7804	7854
測試功能	交流耐壓接地連續性	交流耐壓直流耐壓接地連續性絕緣電阻	交流耐壓 500VA 直流耐壓接地連續性絕緣電阻	交流耐壓直流耐壓接地綁定接地連續性絕緣電阻	交流耐壓 500VA 直流耐壓接地綁定接地連續性絕緣電阻
測試規格	交流耐壓電壓輸出 = 0-5000VAC 洩漏電流限制 = 0.000-30.00mA 輸出頻率 = 50/60Hz 接地連續性直流輸出電流 = 0.001A-1ADC 電阻範圍 = 0.000-10,000Ω	交流耐壓電壓輸出 = 0-5000VAC 洩漏電流限制 = 0.000-30.00mA 輸出頻率 = 50/60Hz 直流耐壓電壓輸出 = 0-6000VDC 洩漏電流限制 = 0.0000-10,000µA 直流漣波 ≤ 4% Ripple RMS at 6 KVDC @ 20mA, 電阻負載接地連續性直流輸出電流 = 0.001A-1ADC 電阻範圍 = 0.000-10,000Ω 絕緣電阻電壓輸出 = 10-6000VDC 電阻範圍 = 0.1MΩ-50.0GΩ	交流耐壓電壓輸出 = 0-5000VAC 洩漏電流限制 = 0.000-100.00mA 輸出頻率 = 50/60Hz 直流耐壓電壓輸出 = 0-6000VDC 洩漏電流限制 = 0.0000-10,000µA 直流漣波 ≤ 4% Ripple RMS at 6 KVDC @ 20mA, 電阻負載接地連續性直流輸出電流 = 0.001A-1ADC 電阻範圍 = 0.000-10,000Ω 絕緣電阻電壓輸出 = 10-6000VDC 電阻範圍 = 0.1MΩ-50.0GΩ	交流耐壓電壓輸出 = 0-5000VAC 洩漏電流限制 = 0.000-30.00mA 輸出頻S = 50/60Hz 直流耐壓電壓輸出 = 0-6000VDC 洩漏電流限制 = 0.0000-20,000µA 直流漣波 ≤ 4% Ripple RMS at 6 KVDC @ 20mA, 電阻負載接地連續性直流輸出電流 = 0.001A-1ADC 電阻範圍 = 0.000-10,000Ω 絕緣電阻電壓輸出 = 10-6000VDC 電阻範圍 = 0.1MΩ-50.0GΩ 接地綁定交流輸出電流 = 1.00A-40.00A 交流輸出電壓 = 3.00-8.00 V 電阻範圍 = 0-600mΩ	交流耐壓電壓輸出 = 0-5000VAC 洩漏電流限制 = 0.000-100.00mA 輸出頻率 = 50/60Hz 直流耐壓電壓輸出 = 0-6000VDC 洩漏電流限制 = 0.0000-20,000µA 直流漣波 ≤ 4% Ripple RMS at 6 KVDC @ 20mA, 電阻負載接地連續性直流輸出電流 = 0.001A-1ADC 電阻範圍 = 0.000-10,000Ω 絕緣電阻電壓輸出 = 10-6000VDC 電阻範圍 = 0.1MΩ-50.0GΩ 接地綁定交流輸出電流 = 1.00A-40.00A 交流輸出電壓 = 3.00-8.00 V 電阻範圍 = 0-600mΩ
安全性	安全互鎖 SmartGFI^® 安全存取	安全互鎖 SmartGFI^® 安全存取	安全互鎖 SmartGFI^® 安全存取	安全互鎖 SmartGFI^® 安全存取	安全互鎖 SmartGFI^® 安全存取
生產力	電弧偵測 FailCHEK^® Cal Alert^® 提示並保持 Ramp-HI^® Charge-LO^® 觸控螢幕多語言使用者介面數據傳輸條碼功能 ProVOLT^® 測試記憶 WithStand^®	電弧偵測 FailCHEK^® Cal Alert^® 提示並保持 Ramp-HI^® Charge-LO^® 觸控螢幕多語言使用者介面數據傳輸條碼功能 ProVOLT^® 測試記憶 WithStand^®	電弧偵測 FailCHEK^® Cal Alert^® 提示並保持 Ramp-HI^® Charge-LO^® 觸控螢幕多語言使用者介面數據傳輸條碼功能 ProVOLT^® 測試記憶 WithStand^®	電弧偵測 FailCHEK^® Cal Alert^® 提示並保持 Ramp-HI^® Charge-LO^® 觸控螢幕多語言使用者介面數據傳輸條碼功能 ProVOLT^® 測試記憶 WithStand^®	電弧偵測 FailCHEK^® Cal Alert^® 提示並保持 Ramp-HI^® Charge-LO^® 觸控螢幕多語言使用者介面數據傳輸條碼功能 ProVOLT^® 測試記憶 WithStand^®
自動化	RS-232 USB Ethernet GPIB PLC I/O	RS-232 USB Ethernet GPIB PLC I/O	RS-232 USB Ethernet GPIB PLC I/O	RS-232 USB Ethernet GPIB PLC I/O	RS-232 USB Ethernet GPIB PLC I/O
保固	5 年標準保固	5 年標準保固	5 年標準保固	5 年標準保固	5 年標準保固
生產測試合規性	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC6Same
型式測試合規性	IEC/UL 60601-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 BS EN 60204-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065	IEC/UL 60601-1 IEC/UL 60335-1 IEC 60598-1 IEC/UL 61010-1 IEC/UL 60950-1 UL 45A IEC 61851-1 UL 2202 UL 1598/CSA C22.2 No. 250.0-08 BS EN 60204-1 UL544NP UL484 UL923 UL471 UL867 UL697 UL544P UL1563 IEC60990 IEC60065
隨附配件	HypotULTRA 儀器互鎖連接器 (公) 輸入電源線 (美規) 5英尺高壓線 5英尺回路線 (x2) 通用美規 Nema L5-20 Nema L6-20 USB 傳輸線 2U 機架安裝支架 2U 機架安裝把手機架安裝把手螺絲保險絲	HypotULTRA 儀器互鎖連接器 (公) 輸入電源線 (美規) 5英尺高壓線 5英尺回路線 (x2) 通用美規 Nema L5-20 Nema L6-20 USB 傳輸線 2U 機架安裝支架 2U 機架安裝把手機架安裝把手螺絲保險絲	HypotULTRA 儀器互鎖連接器 (公) 輸入電源線 (美規) 5英尺高壓線 5英尺回路線 (x2) 通用美規 Nema L5-20 Nema L6-20 USB 傳輸線 2U 機架安裝支架 2U 機架安裝把手機架安裝把手螺絲保險絲	HypotULTRA 儀器互鎖連接器 (公) 輸入電源線 (美規) 5英尺高壓線 5英尺 40安培大電流線 5英尺回路線通用美規 Nema L5-20 Nema L6-20 USB 傳輸線2U 機架安裝支架 2U 機架安裝把手機架安裝把手螺絲保險絲	HypotULTRA 儀器互鎖連接器 (公) 輸入電源線 (美規) 5英尺高壓線 5英尺 40安培大電流線 5英尺回路線通用美規 Nema L5-20 Nema L6-20 USB 傳輸線 2U 機架安裝支架 2U 機架安裝把手機架安裝把手螺絲保險絲
儀器尺寸	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)	16.92 x 3.50 x 15.75 in (430 x 88.1 x 400 mm)
重量	34 lbs (15.4 kg)	35 lbs (16 kg)	45 lbs (20.4 kg)	41 lbs (18.6 kg)	46.3 lbs (21 kg)
運輸尺寸與重量 (含外箱)	尺寸: 22 x 22 x 9 in 重量: 34 lbs (15.42 kg)	尺寸: 22 x 22 x 9 in 重量: 35 lbs (15.88 kg)	尺寸: 22 x 22 x 9 in 重量: 45 lbs (20.41 kg)	尺寸: 22 x 22 x 9 in 重量: 41 lbs (18.6 kg)	尺寸: 22 x 22 x 9 in 重量: 46.3 lbs (21 kg)

型號	3805	3855	3865	3870
測試功能	交流耐壓接地導通	交流耐壓接地導通絕緣阻抗	交流耐壓直流耐壓接地導通	交流耐壓直流耐壓接地導通絕緣阻抗
測試規格	交流耐壓電壓輸出 = 0-5000VAC 洩漏電流限制 = 0.00-20.0mA 輸出頻率 = 50/60Hz 接地導通電流 = DC 0.1A ± 0.01A, 固定電阻限制 = 0.0Ω-1.50Ω	交流耐壓電壓輸出 = 0-5000VAC 洩漏電流限制 = 0.00-20.0mA 輸出頻率 = 50/60Hz 接地導通電流 = DC 0.1A ± 0.01A, 固定電阻限制 = 0.0Ω-1.50Ω 絕緣阻抗電壓輸出 = 30-1000VDC 電阻範圍 = 1MΩ-50GΩ	交流耐壓電壓輸出 = 0-5000VAC 洩漏電流限制 = 0.00-20.0mA 輸出頻率 = 50/60Hz 直流耐壓電壓輸出 = 0-6000VDC 洩漏電流限制 = 1µA-7.500mA 直流漣波 ≤ 5% Ripple RMS at 6KVDC @ 7.5mA, 電阻負載接地導通電流 = DC 0.1A ± 0.01A, 固定電阻限制 = 0.0Ω-1.50Ω	交流耐壓電壓輸出 = 0-5000VAC 洩漏電流限制 = 0.00-20.0mA 輸出頻率 = 50/60Hz 直流耐壓電壓輸出 = 0-6000VDC 洩漏電流限制 = 1µA-7.500mA 直流漣波 ≤ 5% Ripple RMS at 6KVDC @ 7.5mA, 電阻負載接地導通電流 = DC 0.1A ± 0.01A, 固定電阻限制 = 0.0Ω-1.50Ω 絕緣阻抗電壓輸出 = 30-1000VDC 電阻範圍 = 1MΩ-50GΩ
安全性	安全互鎖 SmartGFI^® 安全存取	安全互鎖 SmartGFI^® 安全存取	安全互鎖 SmartGFI^® 安全存取	安全互鎖 SmartGFI^® 安全存取
生產力	可編程記憶電弧偵測單一步驟 FailCHEK^® Cal Alert^®	可編程記憶電弧偵測單一步驟 FailCHEK^® Cal Alert^®	可編程記憶電弧偵測單一步驟 FailCHEK^® Cal Alert^®	可編程記憶電弧偵測單一步驟 FailCHEK^® Cal Alert^®
自動化	USB	USB	USB	USB
保固	5 年標準保固	5 年標準保固	5 年標準保固	5 年標準保固
生產測試合規性	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08
型式測試合規性	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08
隨附配件	耐壓測試儀高壓輸出線迴路線保險絲 USB 連接線電源線插座測試盒 Interlock 連結器	耐壓測試儀高壓輸出線迴路線保險絲 USB 連接線電源線插座測試盒 Interlock 連結器	耐壓測試儀高壓輸出線迴路線保險絲 USB 連接線電源線插座測試盒 Interlock 連結器	耐壓測試儀高壓輸出線迴路線保險絲 USB 連接線電源線插座測試盒 Interlock 連結器
儀器尺寸	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)
重量	12 lbs (5.46 kg)	12 lbs (5.46 kg)	12 lbs (5.46 kg)	12 lbs (5.46 kg)
運輸尺寸與重量 (含外箱)	尺寸: 19 x 15 x 10 in 重量: 14 lbs (7 kg)	尺寸: 19 x 15 x 10 in 重量: 14 lbs (7 kg)	尺寸: 19 x 15 x 10 in 重量: 14 lbs (7 kg)	尺寸: 19 x 15 x 10 in 重量: 14 lbs (7 kg)
