Hypot® 시리즈 절연내력 시험기

Hypot 系列為耐壓測試行業樹立了安全和效率的新標杆。無論您的應用需要交流耐壓測試、直流耐壓測試，還是絕緣電阻測試，Hypot 系列介電耐受測試儀都能為您提供一個簡單的解決方案。

모델을 선택하십시오

Hypot 3870

AC 절연내력

DC 절연내력

접지 연속성

절연 저항

Hypot 3865

AC 절연내력

DC 절연내력

접지 연속성

절연 저항

Hypot 3855

AC 절연내력

DC 절연내력

접지 연속성

절연 저항

Hypot 3805

AC 절연내력

DC 절연내력

접지 연속성

절연 저항

당사의 상세 제품 비교 보기 >

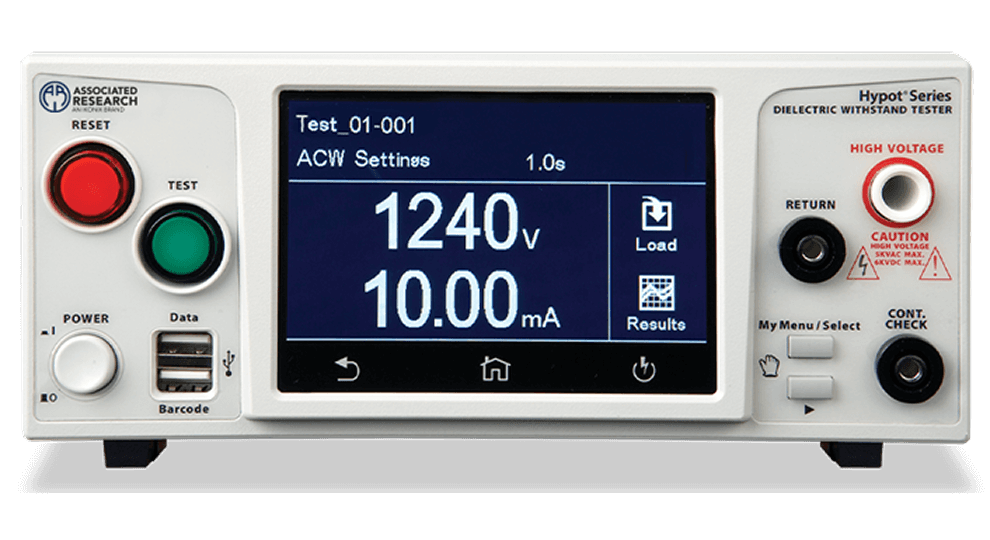

변함없이 컴팩트하고 다재다능함

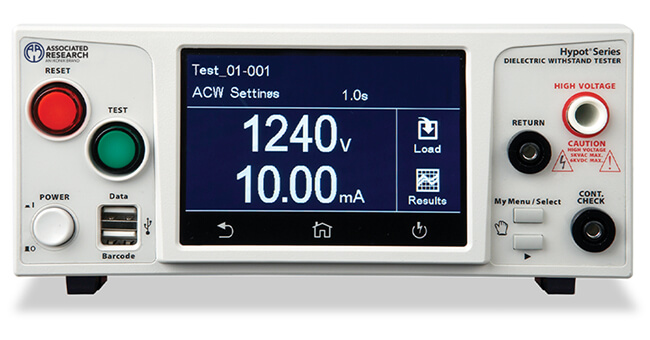

Hypot® 시리즈 내전압 시험기는 AC 또는 DC 절연내력 시험 및 절연 저항 시험을 수행하며, 고급 아크 감지 기능으로 항복을 방지합니다. Ramp-high 및 charge-low 모드는 오버슈트 및 연결 오류를 줄여줍니다. 3870 모델은 접지 연속성 시험이 추가되었으며, HYAMP® 접지 본드 테스터와 통합하여 완벽한 안전 시스템 솔루션을 제공할 수 있습니다.

안전 기능: 안전 인터록, SmartGFI®, 보안 액세스, PPE 호환성
생산성: 프로그래밍 가능한 메모리, 아크 감지, 단일 단계, FailCHEK®, Cal Alert® (교정 알림), Voltage on the Fly (비행 중 전압), I-Max (최대 전류)
보증: 5년 보증
치수 (W x H x D): 8.5″ x 3.5″ x 11.9″ (215 x 88.1 x 300 mm)
무게: 12 lbs (5.46 kg)

데이터 시트

사용 설명서

빠른 시작 안내서

3-in-1 시스템

AC/DC 내전압 및 절연 저항 시험 기능을 단일 솔루션으로 완벽하게 통합했습니다. 여러 결합 테스트 기능을 원스텝 테스트 기능으로 수행하여 테스트 효율을 높일 수 있습니다.

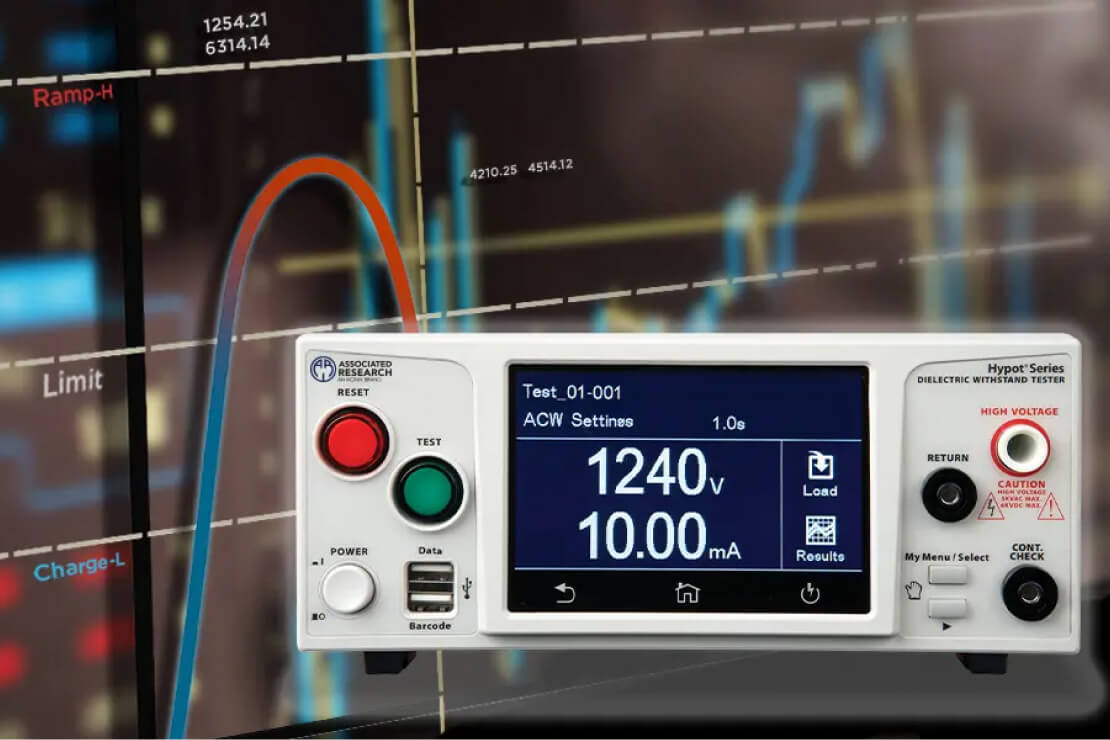

오판을 제거하는 정확성

Ramp-high 및 charge-low 기능은 전류 오버슈트 및 DUT 테스트 결과의 잘못된 연결에서 흔히 발생하는 판단 오류를 제거하여 테스트 효율을 높입니다.

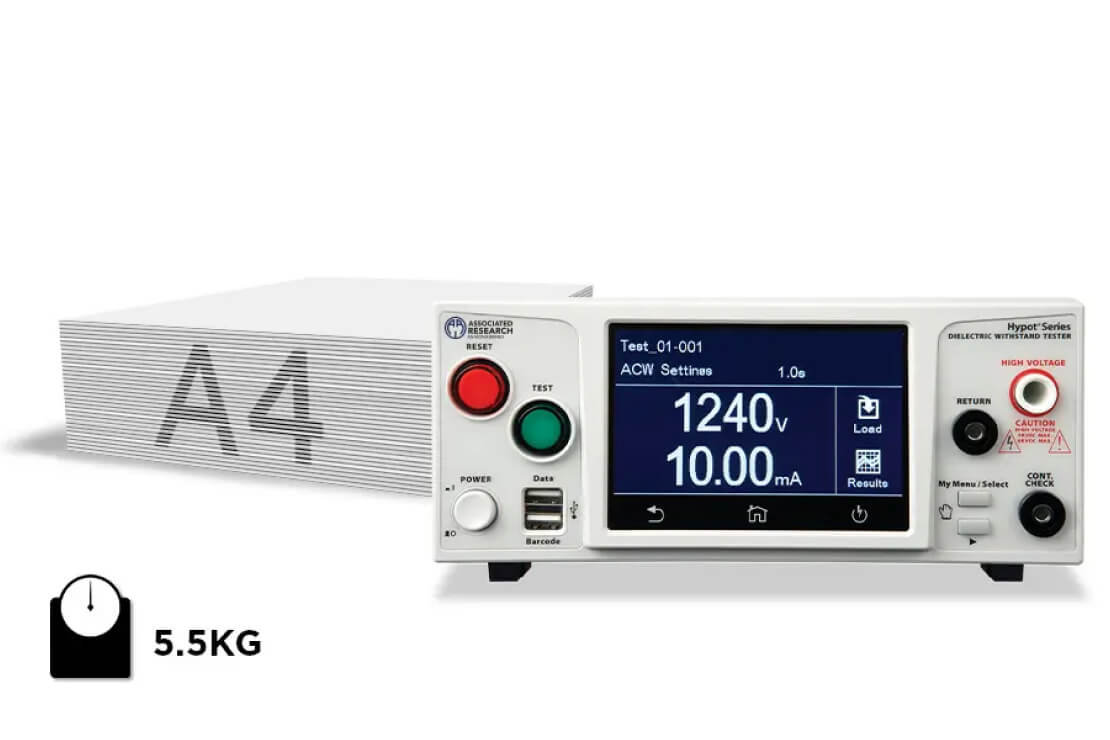

더 얇고 가벼움

A4 용지 크기로 제작되었으며 무게가 5.5kg에 불과한 이 시험기는 매우 컴팩트하여 공간이 제한된 모든 환경에 이상적입니다.

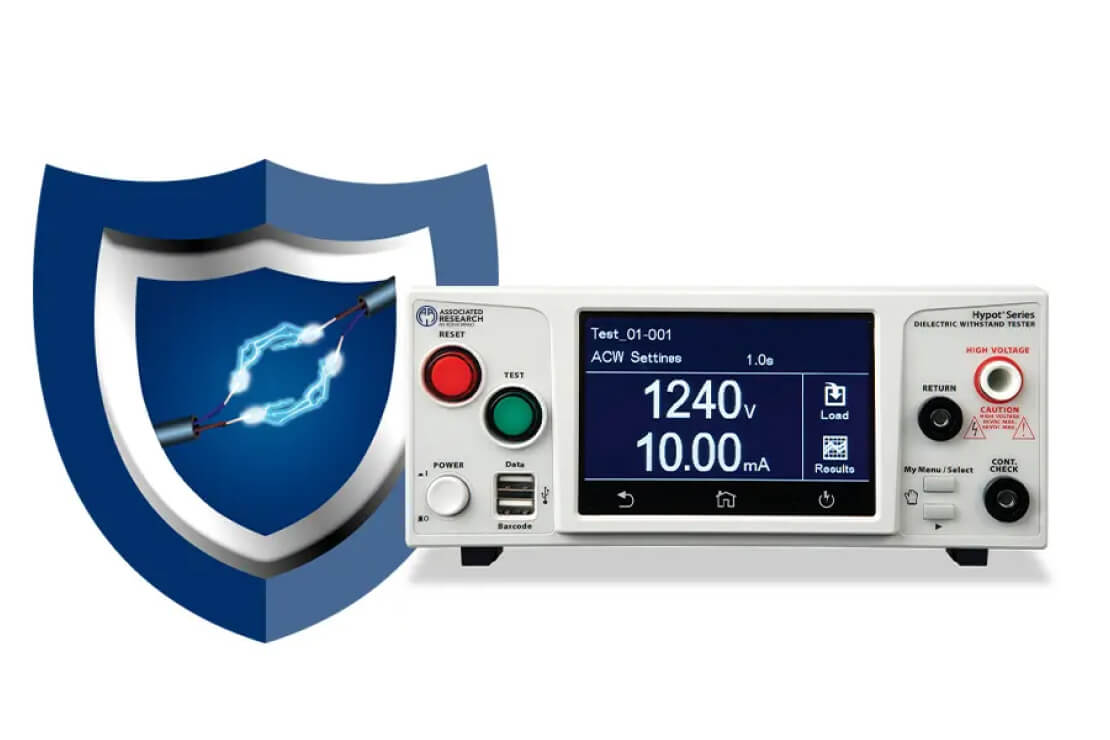

귀사의 품질 보증

아크 감지 기능으로 제품에 대한 최고의 품질 보증을 확보하고, 운송 중 손상되어 절연 파괴를 일으킬 수 있는 불량한 간격 거리를 제거하십시오.

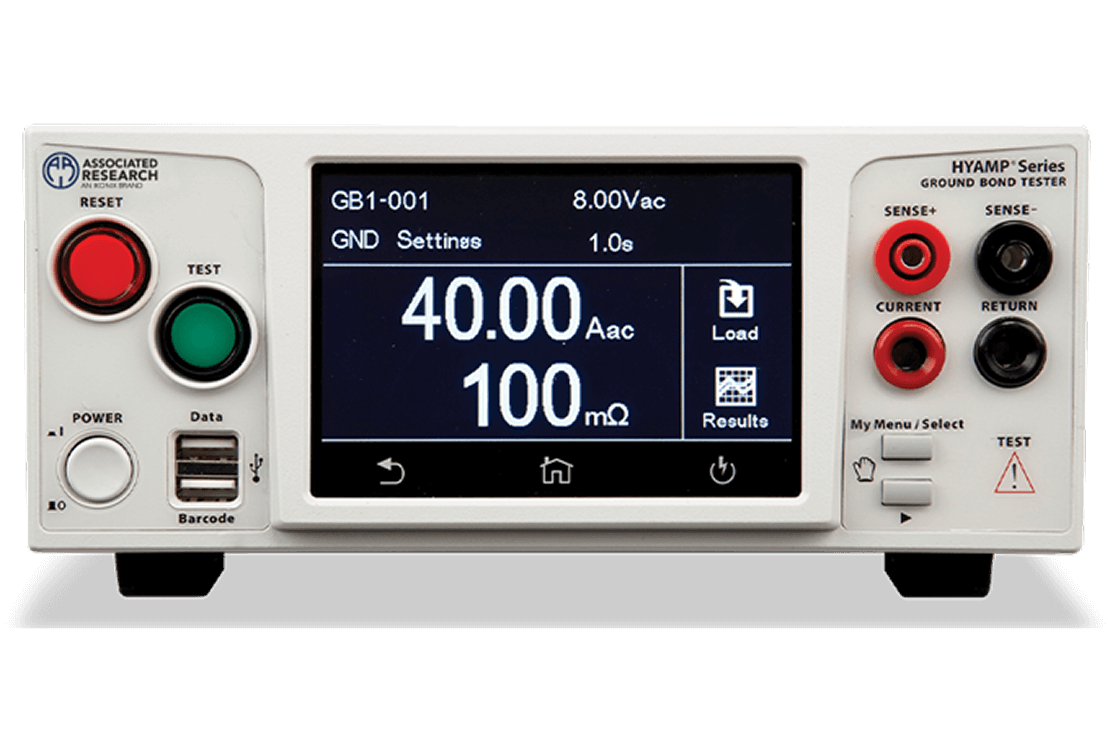

HYAMP®와 통합

접지 본드(Ground Bond) 테스트가 쉬워집니다

새로운 HYAMP 접지 본드 테스터를 사용하여 제품의 접지 회로 무결성을 확인하십시오. HYAMP 시리즈와 Hypot® 시리즈를 상호 연결하여 완벽한 안전 규정 준수 시스템을 구성하고 워크스테이션을 최대한 활용하십시오.

액세서리

모든 액세서리 보기 >

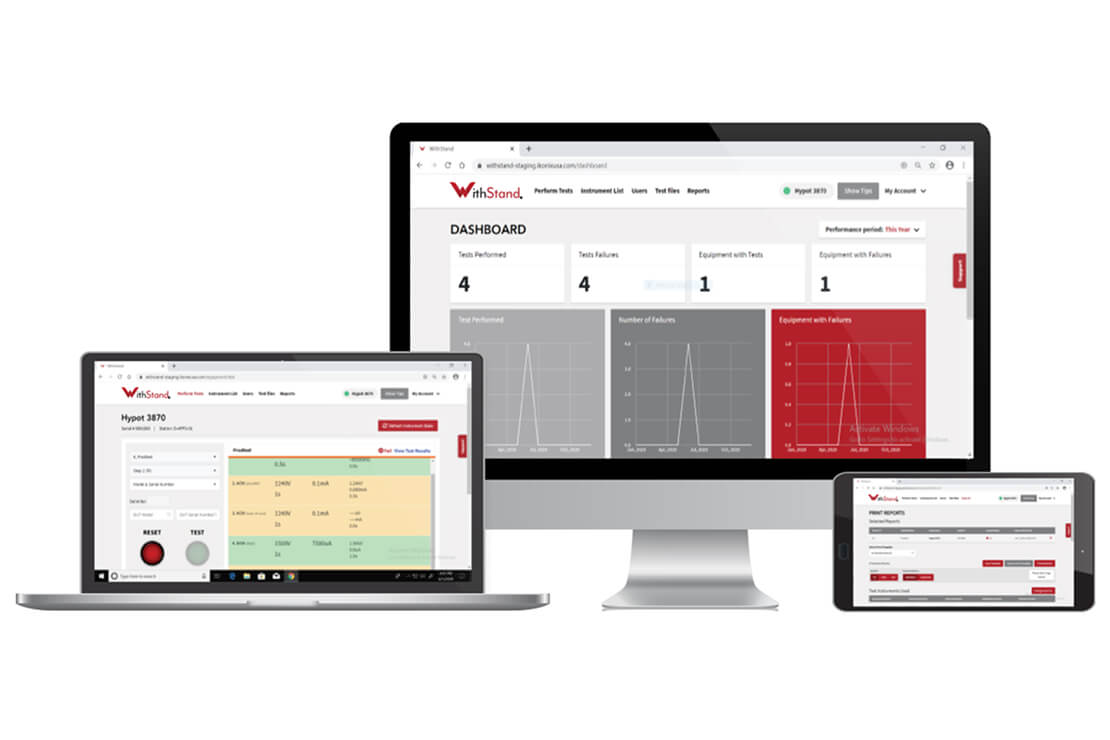

WithStand®

제품 테스트 데이터를 쉽게 기록, 추적 및 저장하기 위한 데스크톱 및 클라우드 소프트웨어.
WithStand Desk는 민감한 테스트 시퀀스 및 데이터 테스트 파일을 로컬 PC에 저장할 수 있도록 합니다.

WithStand Cloud는 모든 테스트와 관련 데이터가 안전하게 저장되며 언제 어디서든 쉽게 액세스할 수 있도록 보장합니다.

Models	3805	3855	3865	3870
Test Capabilities	AC Hipot Ground Continuity	AC Hipot Ground Continuity Insulation Resistance	AC Hipot DC Hipot Ground Continuity	AC Hipot DC Hipot Ground Continuity Insulation Resistance
Test Specifications	AC Hipot Voltage Output = 0-5000VAC Leakage Current Limits = 0.00-20.0mA Output Frequency = 50/60Hz Ground Continuity Current = DC 0.1A ± 0.01A, fixed Resistance Limits = 0.0Ω-1.50Ω	AC Hipot Voltage Output = 0-5000VAC Leakage Current Limits = 0.00-20.0mA Output Frequency = 50/60Hz Ground Continuity Current = DC 0.1A ± 0.01A, fixed Resistance Limits = 0.0Ω-1.50Ω Insulation Resistance Voltage Output = 30-1000VDC Resistance Range = 1MΩ-50GΩ	AC Hipot Voltage Output = 0-5000VAC Leakage Current Limits = 0.00-20.0mA Output Frequency = 50/60Hz DC Hipot Voltage Output = 0-6000VDC Leakage Current Limits = 1µA-7.500mA DC Ripple ≤ 5% Ripple RMS at 6KVDC @ 7.5mA, Resistive Load Ground Continuity Current = DC 0.1A ± 0.01A, fixed Resistance Limits = 0.0Ω-1.50Ω	AC Hipot Voltage Output = 0-5000VAC Leakage Current Limits = 0.00-20.0mA Output Frequency = 50/60Hz DC Hipot Voltage Output = 0-6000VDC Leakage Current Limits = 1µA-7.500mA DC Ripple ≤ 5% Ripple RMS at 6KVDC @ 7.5mA, Resistive Load Ground Continuity Current = DC 0.1A ± 0.01A, fixed Resistance Limits = 0.0Ω-1.50Ω Insulation Resistance Voltage Output = 30-1000VDC Resistance Range = 1MΩ-50GΩ
Safety	Safety Interlock SmartGFI^® Security Access	Safety Interlock SmartGFI^® Security Access	Safety Interlock SmartGFI^® Security Access	Safety Interlock SmartGFI^® Security Access
Productivity	Programmable Memory Arc Detection Single Step FailCHEK^® Cal Alert^®	Programmable Memory Arc Detection Single Step FailCHEK^® Cal Alert^®	Programmable Memory Arc Detection Single Step FailCHEK^® Cal Alert^®	Programmable Memory Arc Detection Single Step FailCHEK^® Cal Alert^®
Automation	USB	USB	USB	USB
Warranty	Standard 5 Year Warranty	Standard 5 Year Warranty	Standard 5 Year Warranty	Standard 5 Year Warranty
Production Test Compliance	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08
Type Test Compliance	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08
In the Box	Hypot Instrument High Voltage Cable Return Cable Fuse USB Cable Line Cord Adapter Box Interlock Disable Key	Hypot Instrument High Voltage Cable Return Cable Fuse USB Cable Line Cord Adapter Box Interlock Disable Key	Hypot Instrument High Voltage Cable Return Cable Fuse USB Cable Line Cord Adapter Box Interlock Disable Key	Hypot Instrument High Voltage Cable Return Cable Fuse USB Cable Line Cord Adapter Box Interlock Disable Key
Instrument Dimensions	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)
Weight	12 lbs (5.46 kg)	12 lbs (5.46 kg)	12 lbs (5.46 kg)	12 lbs (5.46 kg)
Shipping Dimensions & Weight (out-the-door)	Dimension: 19 x 15 x 10 in Weight: 14 lbs (7 kg)	Dimension: 19 x 15 x 10 in Weight: 14 lbs (7 kg)	Dimension: 19 x 15 x 10 in Weight: 14 lbs (7 kg)	Dimension: 19 x 15 x 10 in Weight: 14 lbs (7 kg)

모델	3805	3855	3865	3870
테스트 기능	AC 내전압 접지 연속성	AC 내전압 접지 연속성 절연 저항	AC 내전압 DC 내전압 접지 연속성	AC 내전압 DC 내전압 접지 연속성 절연 저항
테스트 사양	AC 내전압 출력 전압 = 0-5000VAC 누설 전류 한계 = 0.00-20.0mA 출력 주파수 = 50/60Hz 접지 연속성 전류 = DC 0.1A ± 0.01A, 고정 저항 한계 = 0.0Ω-1.50Ω	AC 내전압 출력 전압 = 0-5000VAC 누설 전류 한계 = 0.00-20.0mA 출력 주파수 = 50/60Hz 접지 연속성 전류 = DC 0.1A ± 0.01A, 고정 저항 한계 = 0.0Ω-1.50Ω 절연 저항 출력 전압 = 30-1000VDC 저항 범위 = 1MΩ-50GΩ	AC 내전압 출력 전압 = 0-5000VAC 누설 전류 한계 = 0.00-20.0mA 출력 주파수 = 50/60Hz DC 내전압 출력 전압 = 0-6000VDC 누설 전류 한계 = 1µA-7.500mA DC 리플 ≤ 5% 리플 RMS (6KVDC @ 7.5mA, 저항 부하 기준) 접지 연속성 전류 = DC 0.1A ± 0.01A, 고정 저항 한계 = 0.0Ω-1.50Ω	AC 내전압 출력 전압 = 0-5000VAC 누설 전류 한계 = 0.00-20.0mA 출력 주파수 = 50/60Hz DC 내전압 출력 전압 = 0-6000VDC 누설 전류 한계 = 1µA-7.500mA DC 리플 ≤ 5% 리플 RMS (6KVDC @ 7.5mA, 저항 부하 기준) 접지 연속성 전류 = DC 0.1A ± 0.01A, 고정 저항 한계 = 0.0Ω-1.50Ω 절연 저항 출력 전압 = 30-1000VDC 저항 범위 = 1MΩ-50GΩ
안전	안전 인터록 SmartGFI^® 보안 액세스	안전 인터록 SmartGFI^® 보안 액세스	안전 인터록 SmartGFI^® 보안 액세스	안전 인터록 SmartGFI^® 보안 액세스
생산성	프로그래밍 가능 메모리 아크 감지 단일 단계 FailCHEK^® Cal Alert^®	프로그래밍 가능 메모리 아크 감지 단일 단계 FailCHEK^® Cal Alert^®	프로그래밍 가능 메모리 아크 감지 단일 단계 FailCHEK^® Cal Alert^®	프로그래밍 가능 메모리 아크 감지 단일 단계 FailCHEK^® Cal Alert^®
자동화	USB	USB	USB	USB
보증	표준 5년 보증	표준 5년 보증	표준 5년 보증	표준 5년 보증
생산 테스트 준수 규격	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08	IEC/UL 60335-1 IEC 60598-1 IEC/UL 60601-1 IEC/UL 60950-1 IEC/UL 61010-1 IEC 61851-1 UL 45A UL 2202 UL 1598/CSA C22.2 No. 250.0-08
형식 테스트 준수 규격	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08	BS EN 60204-1 IEC/UL 60601-1 IEC 61730-1 UL 1703 UL 2202 UL 1598/CSA C22.2 No. 250.0-08
기본 구성품	Hipot 시험기 고전압 케이블 리턴 케이블 퓨즈 USB 케이블 전원 코드 어댑터 박스 인터록 비활성화 키	Hipot 시험기 고전압 케이블 리턴 케이블 퓨즈 USB 케이블 전원 코드 어댑터 박스 인터록 비활성화 키	Hipot 시험기 고전압 케이블 리턴 케이블 퓨즈 USB 케이블 전원 코드 어댑터 박스 인터록 비활성화 키	Hipot 시험기 고전압 케이블 리턴 케이블 퓨즈 USB 케이블 전원 코드 어댑터 박스 인터록 비활성화 키
기기 크기	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)	8.5 x 3.5 x 11.9 in (215 x 88.1 x 300 mm)
무게	12 lbs (5.46 kg)	12 lbs (5.46 kg)	12 lbs (5.46 kg)	12 lbs (5.46 kg)
배송 크기 및 무게 (포장 상태)	크기: 19 x 15 x 10 in 무게: 14 lbs (7 kg)	크기: 19 x 15 x 10 in 무게: 14 lbs (7 kg)	크기: 19 x 15 x 10 in 무게: 14 lbs (7 kg)	크기: 19 x 15 x 10 in 무게: 14 lbs (7 kg)
